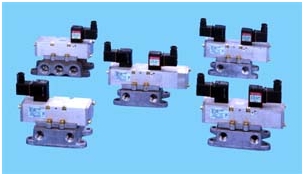

TACO 5通電磁閥 524系列
| 使用流體 |
經過濾的清凈壓縮空氣 |
使用壓力范圍
(內部先導式：標準) |
●2位置單線圈：0.2 ～1.0MPa ●2位置式雙線圈：0.15～1.0MPa
●3位置式：0.2 ～1.0MPa |
| 耐壓力 |
1.5MPa |
| 周?chē)鷾囟?/TH>
| 5～50℃ |
| 潤滑 |
要潤滑：透平油 ISO VG32或相當品 |
| 動作頻率 |
1個月1回以上～3Hz以下 |
| 手動操作 |
無鎖定壓入按鈕（標準）（鎖定式手動壓入按鈕為任意） |
| 耐震動/耐沖擊 |
3G/30G |
| 安裝方向限制 |
無 |
| 額定電壓 |
●AC200V 50Hz,AC220V 60Hz ●AC100V 50Hz,AC110V 60Hz ●DC24V ●DC100V |
| 允許電壓變動率 |
額定電壓 -10 ～ +10% |
| 絕緣種類 |
B種 |
線圈
的電流值
|
頻率數
|
50Hz
|
60Hz
|
起動
電流 |
AC100V
|
0.065A |
0.058A |
|
AC200V
|
0.035A |
0.032A |
保持
電流 |
AC100V
|
0.040A |
0.033A |
|
AC200V
|
0.022A |
0.019A |
|
DC24V
|
0.085A |
|
DC100V
|
0.025A |
● 無空氣損失。 轉換時無漏氣。 無壓力損失，動作確實。 524系列 ● 滑閥一體形，低摺動閥 長時間，安定動作。 ● 可集中排氣。 附有先導閥排氣孔M5螺絲。 軟管連接可集中排氣。 塵土較多場所也可使用。 ● 座接形，DIN連接 維護容易。緊急場合，可對應整個主體部交換。 有指示燈，過壓抑制器內藏的DIN形連接。 ● 大流量，緊湊形 對應大口徑氣缸操作（～?200）。唯有524系列，對應各種用途。 ● 座接形與使用中的 491/492系列（～3/4B）通用 可主體部分交換。
流動形式 管接口徑 形式記號 (內部先導式，DIN) 有效截面積 (mm2) 應答時間 (msec) 質量 (kg) 外形 尺寸 內部 構造 ON OFF 2位置式,單線圈 524-*01-1*** Rc1/4 524-200-1003 42 45 65 1.8 ● ● Rc3/8 524-300-1003 68 Rc1/2 524-400-1003 80 Rc3/4 524-600-1003 80 1.9 2位置式,雙線圈 524-*00-2*** Rc1/4 524-200-2003 42 26 2.0 ● ● Rc3/8 524-300-2003 68 Rc1/2 524-400-2003 80 Rc3/4 524-600-2003 80 2.1 3位置式 524-*00-3*** Rc1/4 524-200-3003 41 20 70 2.1 ● ● Rc3/8 524-300-3003 60 Rc1/2 524-400-3003 75 Rc3/4 524-600-3003 75 2.2 3位置式,中央排氣 524-*00-4*** Rc1/4 524-200-4003 41 20 70 2.1 ● Rc3/8 524-300-4003 60 Rc1/2 524-400-4003 75 Rc3/4 524-600-4003 75 2.2 3位置式,中央加壓 524-*00-5*** Rc1/4 524-200-5003 41 20 70 2.1 ● Rc3/8 524-300-5003 60 Rc1/2 524-400-5003 75 Rc3/4 524-600-5003 75 2.2 ※應答時間為供氣壓力在 0.5MPa時的代表值。長時間放置后起動時，可能超過記載值
|
|
